Success Story: Hochbauamt St. Gallen - Projekt Waldau

Das Staatsarchiv ist der zentrale Wissensspeicher des Kantons St. Gallen. Im Rahmen einer Umnutzung und Erweiterung der bestehenden Anlage entsteht ein nachhaltiger, zukunftsfähiger Bau mit rund 7'860 m² Gesamtfläche.

Herausforderungen

In der Vorprojektphase stand ein innovativer Entwurf für den Bestandsbau - doch zentrale Fragen blieben für die Bauherrschaft und den Generalplaner offen:

• Werden die gesetzten Projektziele tatsächlich erreicht? Emissionen, Komfort und Energieeffizienz mussten fundiert und schnell analysiert werden
• Anforderungen zu SNBS-Hochbau, Stufe Gold sicherstellen: Vor allem Treibhausgasemissionen und Graue Energie dürfen Grenzwerte nicht überschreiten
• Risiken früh erkennen und minimieren - bevor teure Anpassungen nötig werden

Lösung

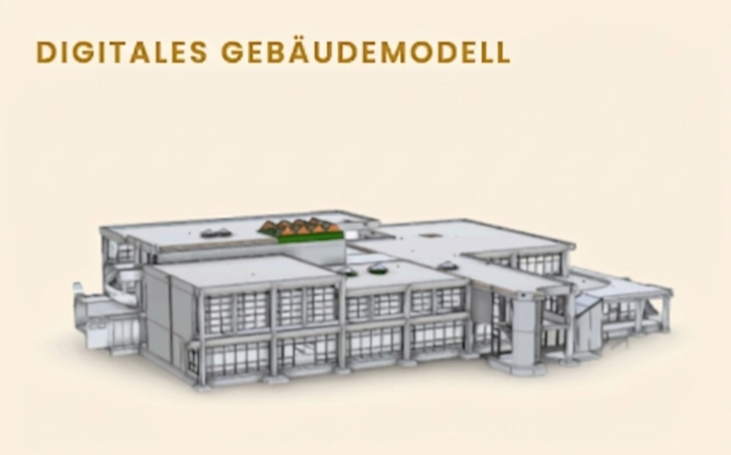

Richter Tobler Architekt*innen als Generalplaner luden das 3D-Modell in die vyzn Plattform hoch und ergänzten projektspezifische Materialien, Bauteile und Gebäudetechnik direkt in der Software.

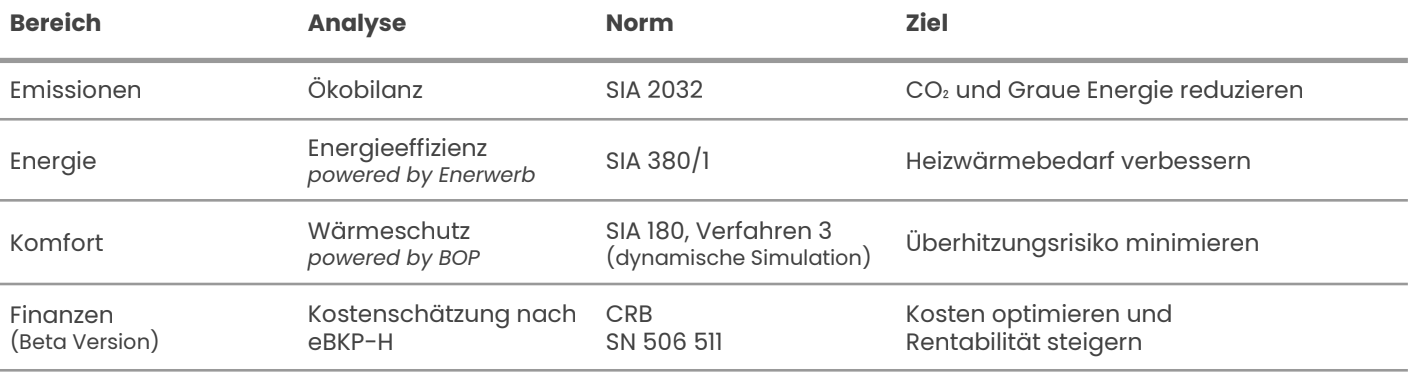

Die vyzn Software lieferte automatisiert Resultate in vier Bereichen:

Bei geometrischen Anpassungen am Design hat Richter Tobler Architekt*innen das aktualisierte Gebäudemodell per Replay-Funktion erneut in vyzn eingelesen - die Auswirkungen der Änderungen waren sofort sichtbar. Nach einigen Iterationen haben die Fachplaner aus Nachhaltigkeit und Bauphysik die Ergebnisse qualitätsgesichert.

Resultate

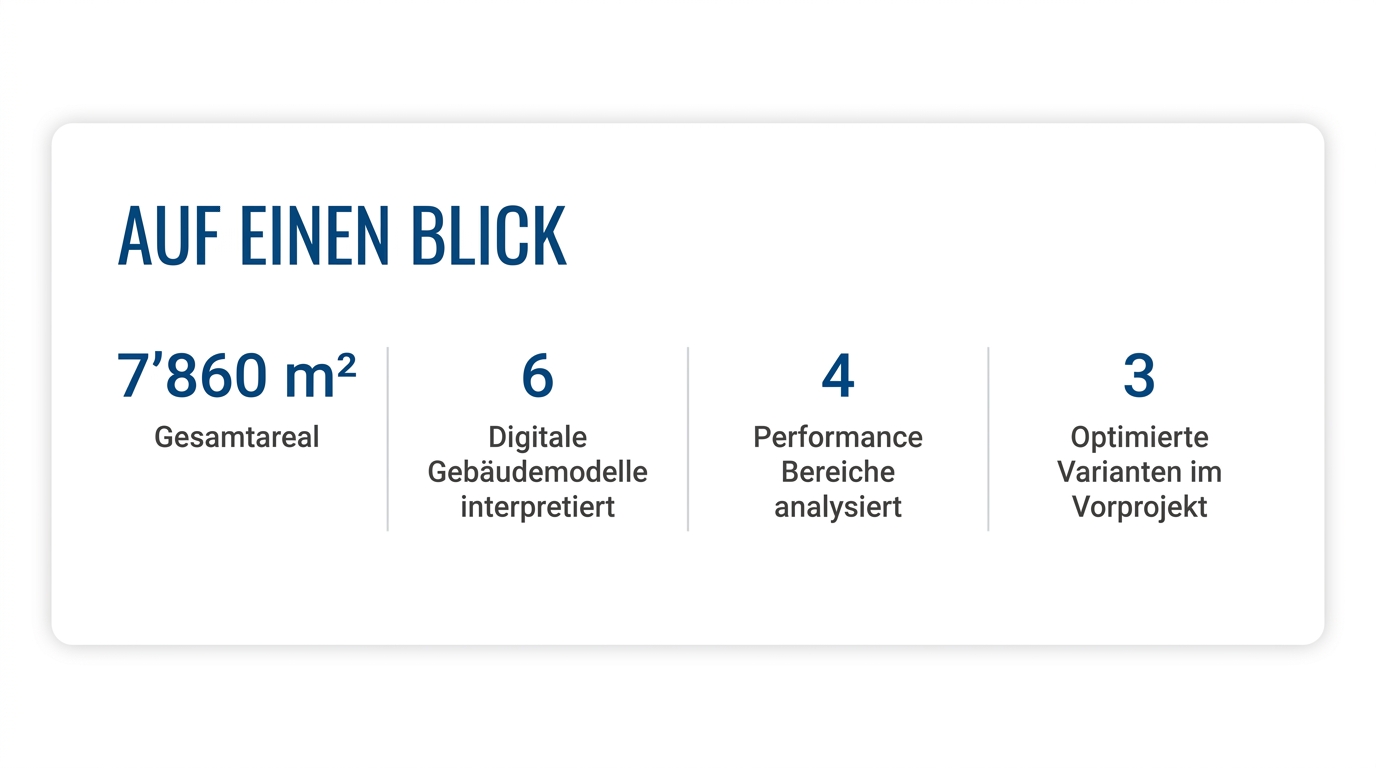

• 6 digitale Gebäudemodelle (IFC-Format) mit vyzn’s KI ausgewertet
• Mehrere Varianten ganzheitlich verglichen → gezielte Projektanpassungen vorgenommen

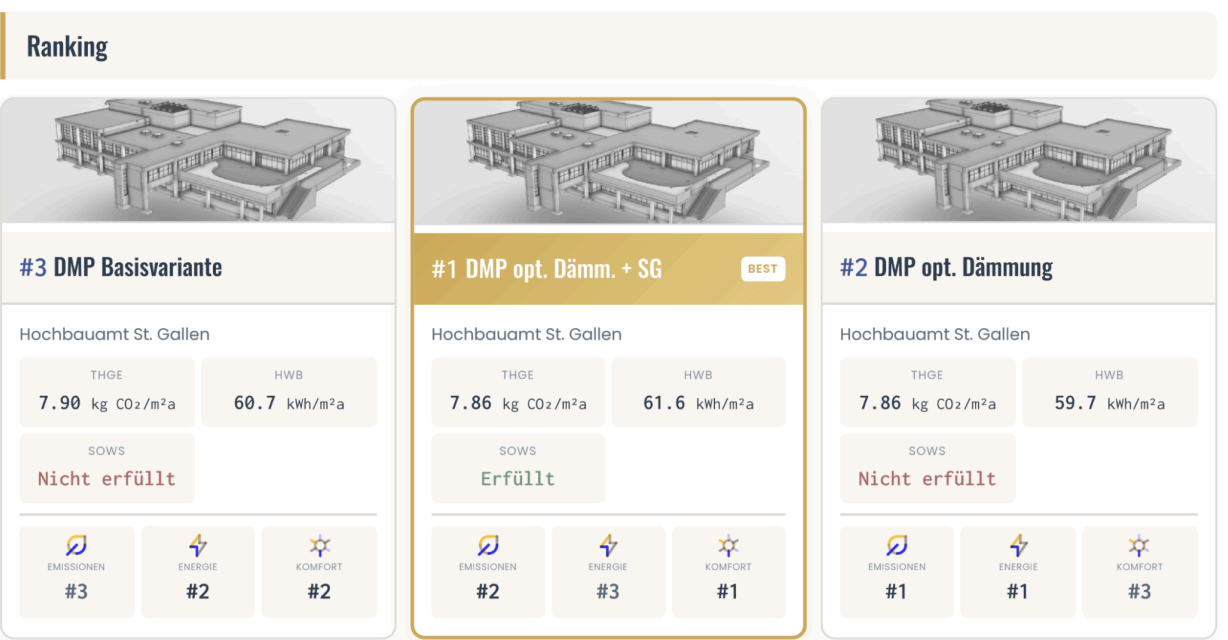

• Deep Dive in drei optimierte Varianten: (1) Basisvariante, (2) Variante mit verbesserter Dämmung sowie Sonnenschutzglas im Dachfenster und (3) Variante mit verbesserter Dämmung
• Resultate der Analysen zeigen, dass Variante 2 am besten abschneidet und auch den Nachweis des Sommerlichen Wärmeschutzes erfüllt
• Ergebnisse sind direkt für die SNBS-Zertifizierung nutzbar
• Automatische Berechnung der Bauteilflächen nach eBKP-H. Das darauf aufbauende Modul für frühe Kostenschätzungen ist bei vyzn aktuell in Entwicklung und war in diesem Projekt noch nicht im Einsatz.

Warum es funktioniert hat

Der entscheidende technologische Faktor: Deep Model Processing (DMP) - vyzn’s Kerntechnologie zur automatischen Interpretation von 3D Gebäudemodellen. Weil Modell-Daten dadurch nahtlos verarbeitet und angereichert werden, liegen Ergebnisse schnell vor. Projektleiter können so den Projektstand regelmässig analysieren und rechtzeitig eingreifen - anstatt am Ende des Vorprojekts oder im Bauprojekt, wenn Planungsänderungen zu teuer sind.
